一、案由說明:

1. 全球各大振動及可靠度培訓中心(如:澳洲Mobius、美國CRL及IMC)，每個月的報導都在關注設備可靠度議題。

2. 由108年9月開始我們將持續討論可靠度議題，並了解它將對工廠有什麼幫助！

二、問題說明:

1. 造紙機設備，塗佈區3樓的風機異常振動常不易發掘，有時可能已經嚴重損壞或故障了才會發現，如此可能造成無備品更換或異常停機問題。

2. 塗佈區風機異常問題有軸承外圈斷裂、滾珠掉出或葉片嚴重不平衡等原因。　

三、設備類型:

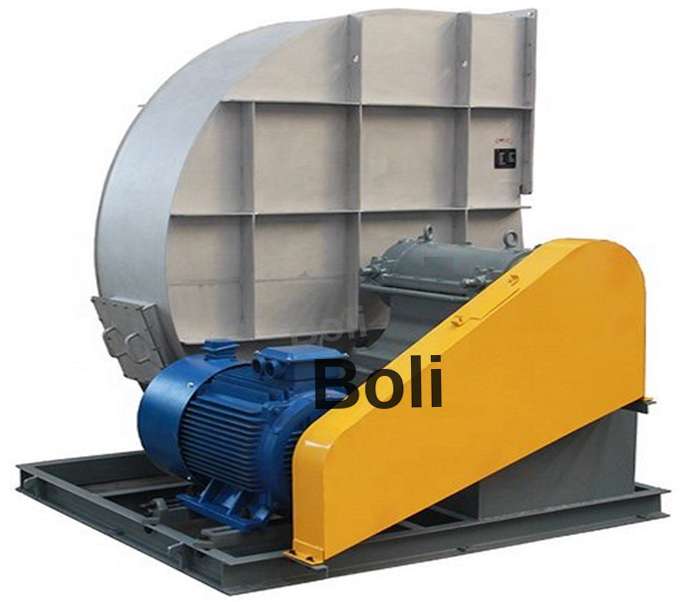

  塗佈區風機(示意圖):

四、頻譜分析:

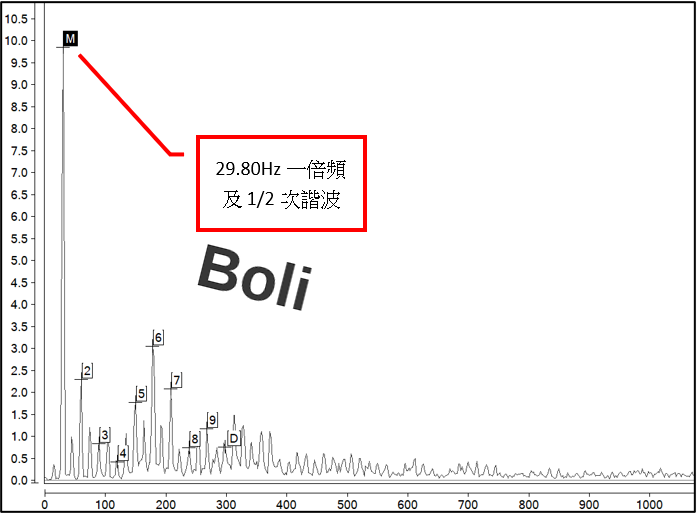

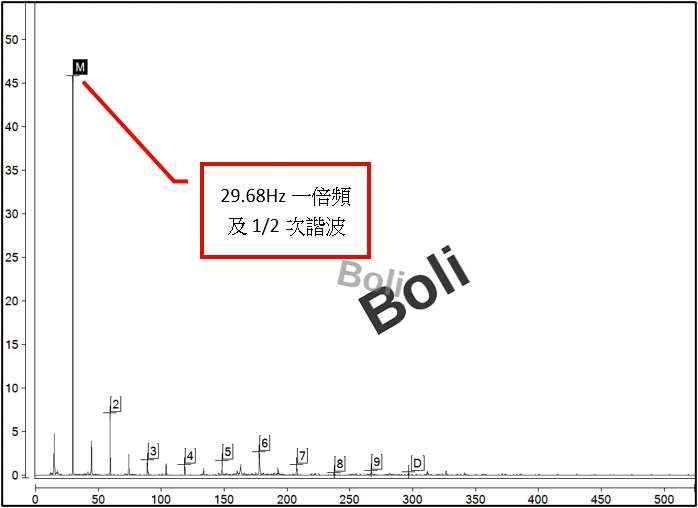

(1). 風機非驅動側水平—速度頻譜分析:

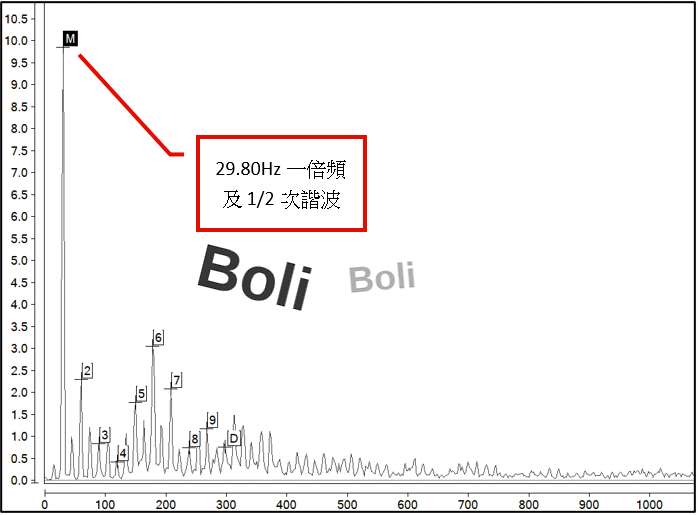

(2). 風機非驅動側水平—加速度頻譜分析:

五、問題點相片:

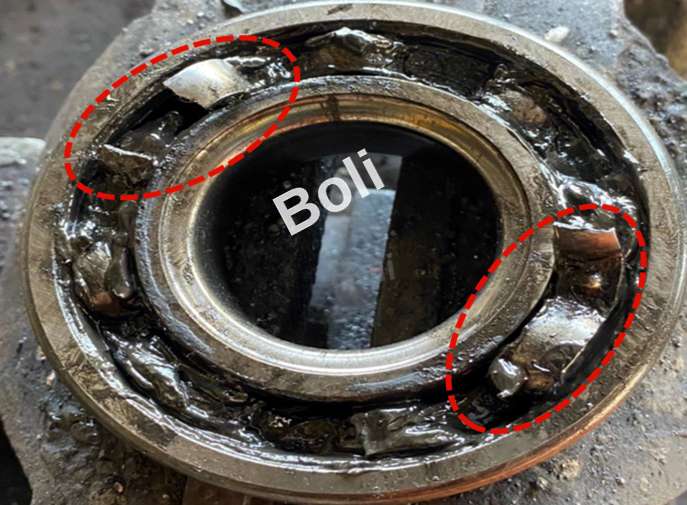

風機非驅動側軸承損壞及保持器斷裂




六、問題判斷及建議:

在塗佈區3樓的風機異常振動常不易發掘，設備位置較高、人員較少巡檢，如沒能及早發現問題，可能造成災難性損壞！

建議:設定高解析度頻譜及加速度頻譜，每月定期檢測，如在風機二側軸承發現1倍轉速及1/2倍頻振幅升高，請在每月定檢時做檢查並更換。

說明: 我司主要振動分析師在APP造紙廠有近18 年的振動診斷經驗，現在也持續在造紙業做定期的振動檢測，如您工廠希望成功導入預知保養，請您不吝通知或寄eMail詢問！
