工廠運轉設備"預知保養"及"AI"與"大數據平台"方案
近年來隨著科技不斷進步，振動檢測儀器有許多選擇，主要有"攜帶型"的振動計
與振動分析儀，"在線振動模組"與"無線振動模組"。但有了振動檢測儀器，您工
廠就可以開始做"預知保養"了嗎?
工廠內常見設備的故障有，軸承、馬達、減速機、葉片、管路、結構或共振問題，
還有許多潛在問題，這些都可以用科學的數據做量測與分析，甚至有些工廠對運轉
設備的振動要求較高，當設備振動超標就必須停機，我們要如何去正確判斷問題點，
使設備做精準的維修，讓異常振動設備可很快的再次恢復正常運轉！
"擘理科技"有以下二個特點:
一、振動分析人員:擁有 "台灣首位通過Mobius振動國際認證CAT-III分析師" 及
Mobius授權振動培訓及認證講師！
根據ISO 18436-2規定，振動診斷人員須通過類型級別3分析師認證，才可進行或直接
建立機器的振動狀態監測及診斷的程序，詳細可執行的項目如下，
1. 選擇適用的機械振動分析技術；
2. 為攜帶型及固定式安裝系統兩者，規定適用的振動儀器硬件及軟件；
3. 在穩態及非穩態運形狀態下，用或不用相位觸發器，測量和進行單通道類譜以
及諸如波形分析、及軸心軌跡等時域圖形的診斷；
4. 建立包括決定機器量測的周期性或連續性監測、頻率測試、路徑計劃的振動監
測程序；
5. 對新機械振動量級及驗收判據建立程序；
6. 測量及分析基本的運行偏離形態；
7. 理解並指導使用可能的狀態監測技術(諸如超音波、熱影像、電機電流及油品
分析)；
8. 推薦現場改善維修，諸如平衡、對心校正及更換機械部件等；
9. 應用加速度包絡頻譜；
10. 進行基本的單平面現場動平衡校正；
11. 對管理有關程序目標、項目預算、費用證明及人才開發進行報告；
12. 對在問題機器狀態上提出適用個體的建議報告，推廌改善維修，以及在維修有效
性上做出報告；
13. 對振動培訓提供說明及技術指導。
二、使用"德國Vibxpert-II振動分析儀"
主要規格包括，
1.量測頻率範圍: 0.5 Hz ～ 40 kHz
2.採樣頻率: 131 kHz / 通道
3.測量範圍 / 精度: 10~200,000 rpm / ± 1‰ / ± 1 rpm
4.線數: 400 ~ 102,400條
5.振動測量功能(信號): 頻譜（幅值，包絡），時域波形，頻譜，包絡譜，相位與
交叉相位
方案:
一、全廠轉動設備振動定期量測診斷:(將以量測天數計價，如需報告檢討以0.5天計)
量測3次後將有每台機台各點的初始值，並建立各量測點的警告及嚴重值，將可及
早發現軸承的磨潤問題；並可依據數據及頻譜等資料，將對所量測的設備，如有發現異常
，將可提早報警，提早計畫工作及準備備品及合適的維修人員及工具，以提升維修及安裝
品質，讓設備第一次就做好，避免異常故障。
二、重要或問題設備振動診斷: (將以設備大小及複雜程度及數量計價)
連續運轉設備時常因為振動過大，設備無法繼續運轉，或設備運轉有狀況，擔心設備隨時可能發生故障，
將造成產線的生產停產，甚至下游產線的待料或停電及缺蒸汽問題，而造成損失或全廠停工停產。

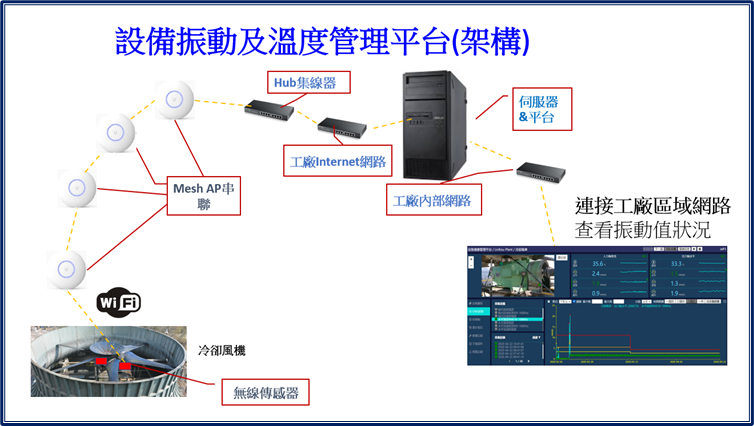

三、遠距Agen無線智能傳感器購買+平台軟件租用一年或(直接購買)
傳感器特點:
1.三軸振動+溫度四合一傳感器
2.AI智能振動超標自動喚醒採集
3.AI智能自定義報警頻率範圍和閾值
4.內建2至8週的內部存儲記錄(實測達35天離線記錄)
5.傳感器可量測最低頻率:0.1Hz
6.傳感器可量測最高頻率:10,000Hz
7.網域操作方式: 雲端或區域
平台軟件特點:
1.ISO標準報警
2.特徵值智能報警(頻帶報警)
3.溫度報警
4.設備運轉病歷表記錄及查詢
5.分析功能:
a. Waveform 時域波形
b. RMS Overall 通頻總值
c. Longtime Waveform 長時間波形
d. Spectrum 頻譜
e. Harmonic Analysis 諧波分析
f. AB Cursors AB光標分析
g. Log Scale 對數坐標
h. Peak 峰值
i. Crest Factor 尖峰係数
j. Kurtosis 峰度
k. Skewness 偏度
如需進一步了解，請填寫右方"諮詢"，我司將安排至貴廠說明或Demo !
