一、案由說明:

1. 根據Tech Transfer資料大約60~70%的轉動設備故障主因為異常振動。

2. 給水泵轉速為3,592RPM，如何診斷及確認給水泵軸承振動問題。

二、問題說明:

給水泵驅動端水平向P1H振動值達0.48mm/sRMS，P1V振動值為0.87mm/sRMS；但在歲修保養期間發現軸承保持器斷裂及珠子掉落。

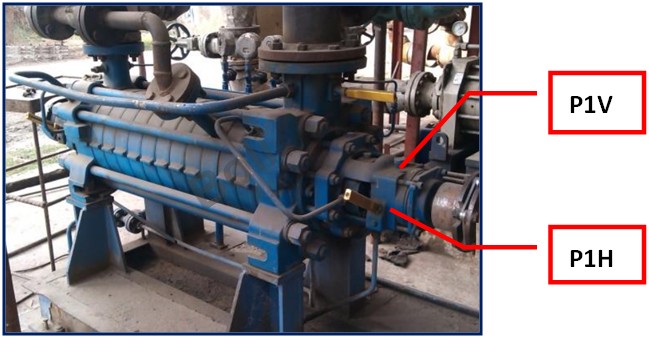

三、設備相片:( 示意圖)

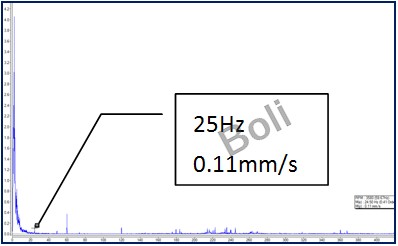

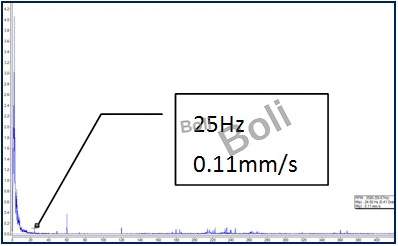

四、速度頻譜診斷:

 P1H: 軸承保持器故障頻率25Hz，但振幅只有0.11mm/s

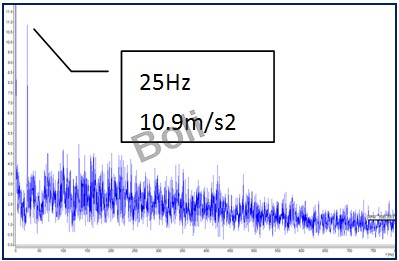

五、包絡頻譜診斷:

 P1H: 如使用包絡頻譜診斷，在頻率25Hz 上可以清楚的看見10.9m/s2振幅

六、問題點判斷:

 1. 軸承保持器故障不容易在速度頻譜上顯示，往往只要有些微的振幅，保持器就已損壞。

 2. 使用包絡頻譜診斷，可以清楚的看見保持器故障頻率振幅。

   判斷:給水泵驅動端軸承已損壞。
