一、案由說明:

1. 根據Tech Transfer資料大約60~70%的轉動設備故障主因為異常振動。

2. 馬達轉速為3,518RPM，如何診斷及確認馬達軸承振動問題。

二、問題說明:

馬達M1H振動值達5.72mm/sRMS，M2H振動值為4.32mm/sRMS；馬達振動值升高及有異響，但不清楚是否有問題。

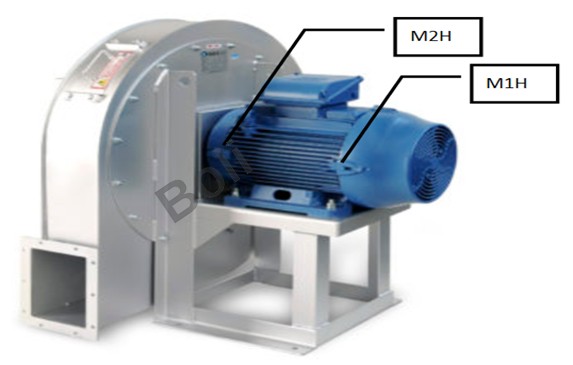

三、設備相片:( 示意圖)

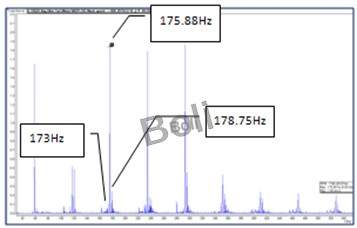

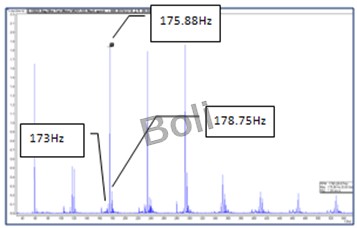

四、速度頻譜診斷:

 M2H:



  馬達滑差頻率:Fp= Poles Pass Frequency= Fs*NP；=1.5Hz x 2 poles= 3Hz

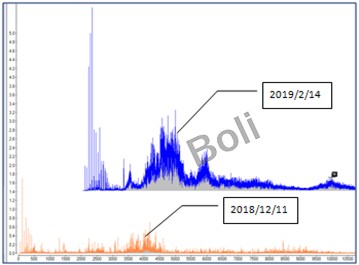

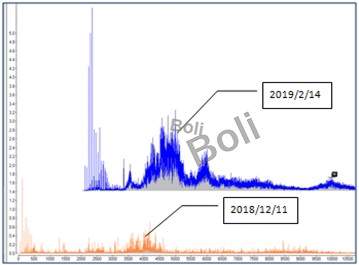

五、加速度頻譜診斷:

F1H:



六、問題點判斷:

   1.在速度頻譜在一倍諧波上，已出現馬達滑差頻率旁波。

   2.加速度譜在2~4KHz振幅已明顯升高。

   判斷:馬達軸承已磨損。
