一、案由說明:

1. 根據Tech Transfer資料，大約60~70%的轉動設備故障主因為異常振動。

2. 攪拌機振動過大將會降量生產，有時將使減速機軸承或齒輪異常損壞，而造成無法運轉、生產。

二、問題說明:

異物進入攪拌槽，造成攪拌機葉片彎曲、斷裂或剛性下降問題。

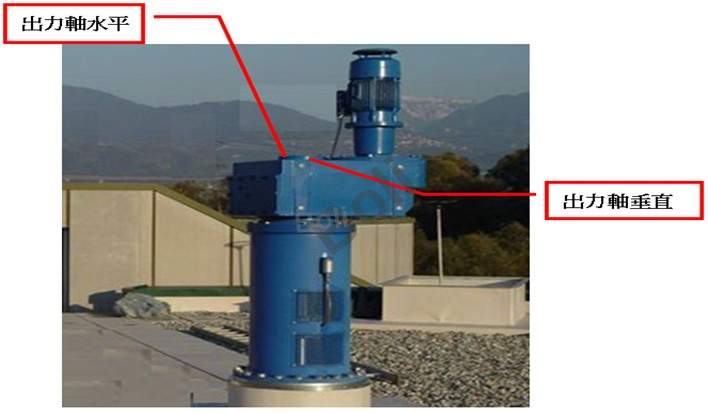

三、設備相片: (示意圖)

四、馬達及減速機振動值:

1.馬達最高振動值為: 21.5mm/s

2.減速機最高振動值為: 11.8mm/s

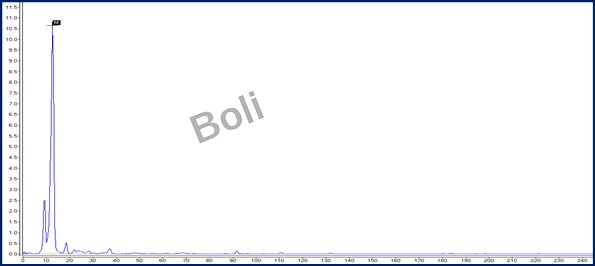

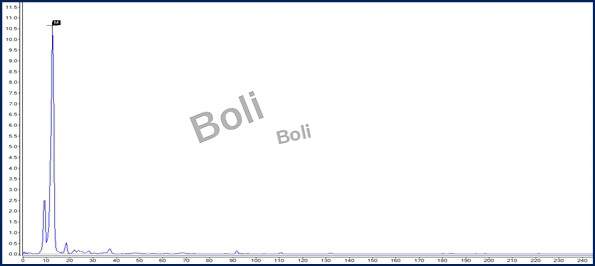

五、減速機頻譜: 振幅最高在12.56Hz

六、交叉相位分析:
攪拌機出力軸水平向VS出力軸垂直向:(轉速為:35RPM)

七、診斷說明:

由上資料得知，在項目五，最高振幅在12.56Hz，12.56Hz不是馬達及減速機的齒輪囓合頻率；在項目六，在4次的交叉相位量測，每次量測相位均不一樣，合理懷疑為葉片彎曲、斷裂或剛性下降問題。
