無線智能振動溫度監測系統
ORL642-Ex防爆型無線振動溫度智能傳感器
機器振動問題？
Agen 無線傳感器助您事先掌握設備狀況！
在工廠維修領域中，機器頻繁發出噪音、無法找到振動原因等問題，是司空見慣的挑戰。這些困擾，不僅在大筆訂單或交貨期限前令人頭痛，更可能因為機器設計、組裝或操作上的小瑕疵，導致機器使用年限縮短，甚至造成不可預期的停擺，使工廠產生鉅額損失。
Agen 無線傳感器 — 解決方案的核心
我們引進 Agen 無線傳感器，專為解決您面臨的振動問題而設計。這項創新技術能夠定時量取機器的振動值，並透過長期追蹤，讓您能立即判斷出設備需要做何種調整。不必再擔心機器是否會在關鍵時刻需要緊急進廠搶救，Agen 無線傳感器將事先為您掌握振動狀態，提前發現問題，讓您更具主動性地進行維修與調整。
產品描述
Agen ORL642-Ex 防爆型無線振動溫度智能傳感器特點
1.無線傳感器研發團隊及主管主要來至全球知名 Commtest 攜帶型振動儀開發人員。2.無線傳感器原廠主要銷售：歐洲、紐西蘭及澳洲，主要監測行業設備：有天然氣運輸船上設備、化工廠、污水處理、造紙業、高速公路隧道風車及風力發電機…等設備。
3.若每個月或一季量測一次振動資料，將無法知道製程或操作的變化(如：液位在60%以下時將造成振動過大、下雨或夏季時造成冷卻風機振動過大問題、回流量較少或產量變化與改換產品時可能造成振動過大、維修前後的振動狀況比較、振動較高的設備不可增加負載或產量、轉速變化時造成振動過大(共振問題))等。振動問題及早發現，避免在高產或滿效時發生異常故障。
分析功能：
• Temperature 溫度
• Waveform 時域波形
• RMS Overall 總量水平
• Longtime Waveform 長時間波形
• Spectrum 頻譜
• High Resolution Spectrum 高解析頻譜(≥ 0.01Hz)
• Low Frequency analysis Spectrum 低頻分析頻譜 (≥ 0.1Hz) 等於 6 RPM以上設備
• Harmonic Analysis 諧波分析
• AB Cursors AB光標分析
• Log Scale 對數座標圖
• Peak 峰值
• Crest Factor 尖峰係數
• Kurtosis 峰度
• Skewness 偏度
• Enveloping 包絡值及頻譜分析
• Acceleration spectrum加速度頻譜分析
註：ORL642-Ex 防爆型無線振動溫度智能傳感器搭配 AgenView 軟體透過 OPC UA 通訊協定，可將頻譜及時波上傳至第 3 方軟體
傳感器比較表
|
品牌 |
其他無線傳感器 |
ORL642-Ex 防爆型無線傳感器 |
|
外形 |
外形大，難以使用在較小空間 |
外形小，可使用在較小空間 |
|
量測資料 |
限於單個 RMS 值，限於 10 分鐘的間隔 |
提供原始波形、FFT、OA 值和用戶定義的頻帶 RMS 值，最小間隔為 1 分鐘 |
|
記錄數據 |
當無網路連接時，記錄數據可能會丟失 |
當無網路連接時，量測數據可直接存儲在傳感器內，當網路恢復時將自動上傳到伺服器內 |
|
自動喚醒 |
無此項功能 |
連續監控：在用戶定義的高振動或高溫閾值時將自動喚醒 |
|
離線模式 |
離線模式通常不可用 |
離線模式可用。可儲存12M (一般量測數據可在傳感器內儲存35天資料) |
|
量測頻率範圍 |
2Hz, 5Hz, 10Hz～1,000 Hz, 5,000 Hz |
0.1Hz～10,000 Hz |
|
最大FFT線數 |
1600、2560 |
8192 |
|
連接 |
通常僅限於昂貴的專有網關 |
可以使用現成的/工業 Wi-Fi 路由器(2.4 GHz IEEE Wi-Fi 802.11 b/g/n)，或加入客戶現有的 Wi-Fi 網絡 |
|
數據速率 |
BLE 最大值 數據速率：1 Mbps。 LoRaWAN 最大。 |
我們的傳感器傳輸量 > 100 Mbps |
|
雲端或地端 |
僅限雲端選項 |
提供雲端和地端部署選項及支援 OPC UA/ Modbus TCP 協定 |
|
更換電池 |
困難且耗時。 無法在危險環境更換 |
快速而簡單。 可在 Zone2 環境下現場更換電池 |

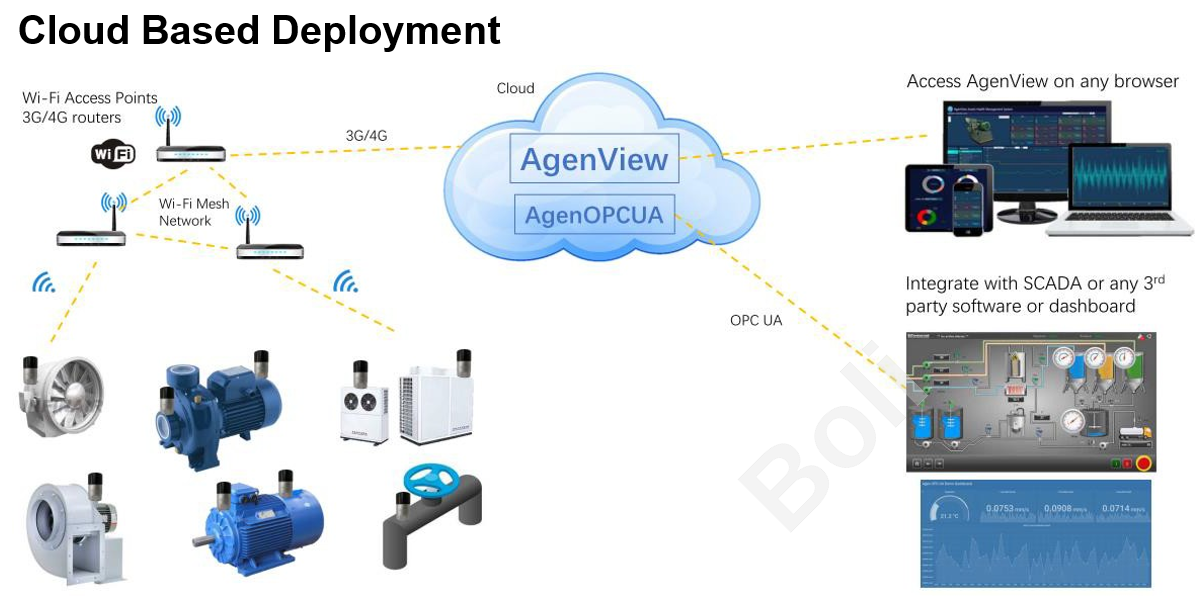

雲端方案架構：

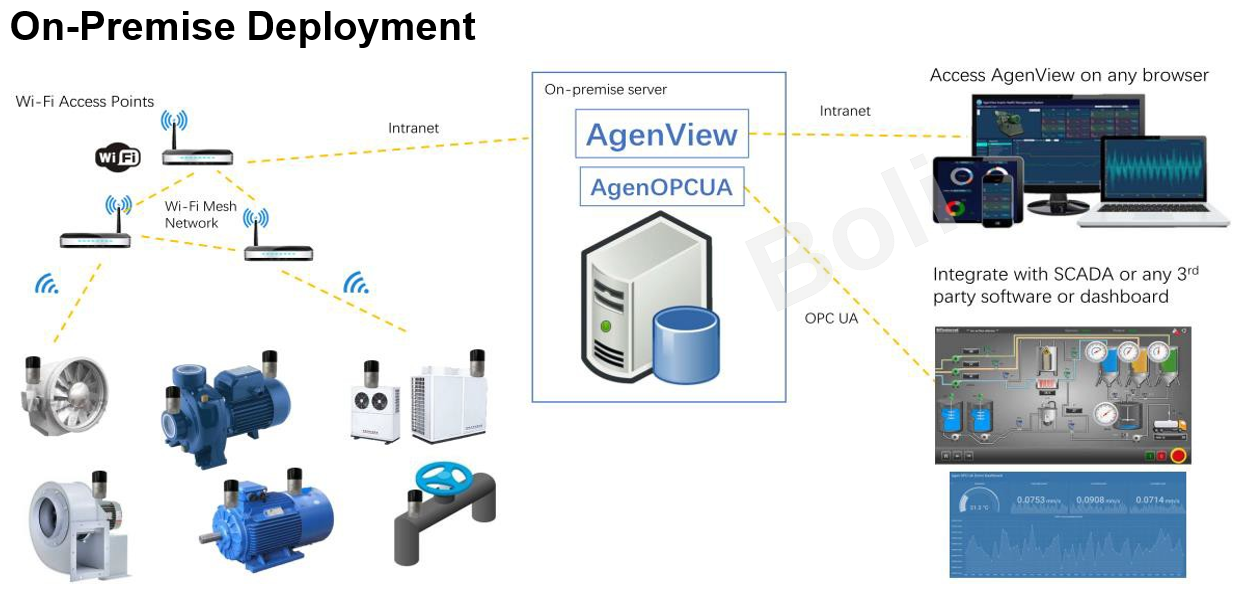

地端方案架構：

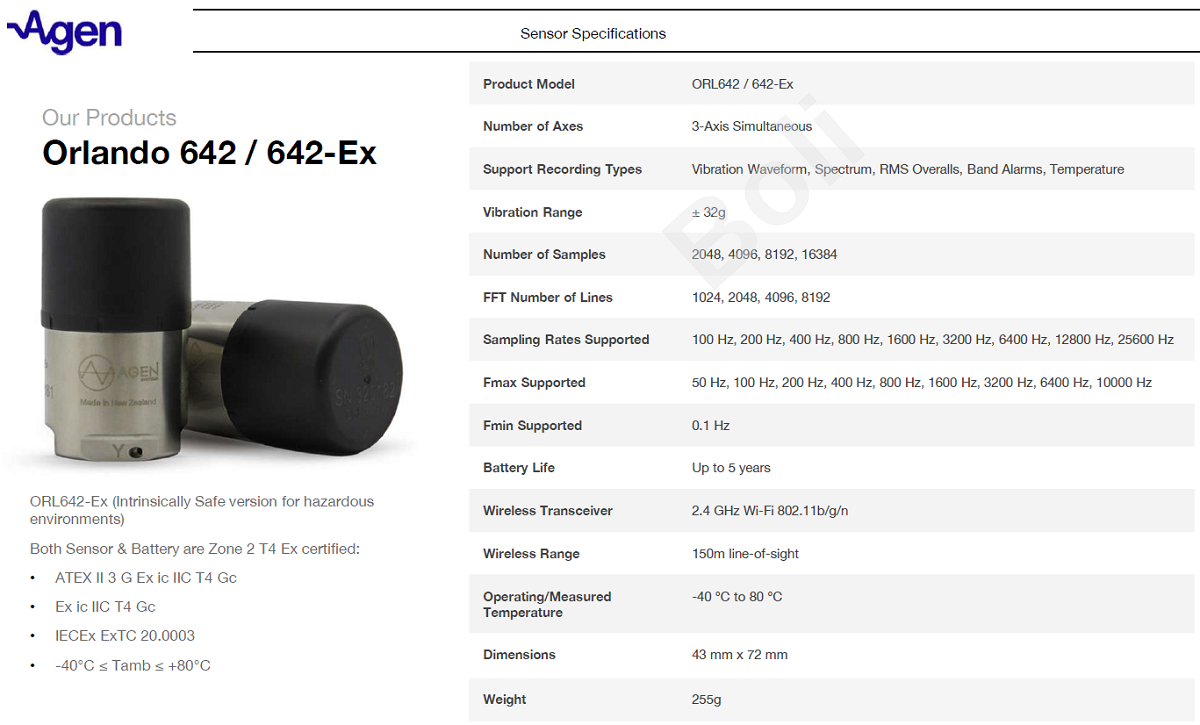

ORL642-Ex防爆型無線智能振動溫度傳感器規格：
無線傳感器供應商能力的選擇：
1.是否有能力正確診斷問題，及提出可行的改善建議2.對於無線傳感器及分析軟體的熟悉程度
3.可提供遠程監測報告
4.有推動預知保養升級版服務的能力
5.有 30 年經驗
6.有 6 項預知保養案子成功建立及推動的實例可循
Q&A：
1.傳感器安裝數限制
A：按1,000支傳感器設計，分析軟體可順暢使用；1,000支以上，只需加大硬碟的容量(500GB升至1TB)，在工廠區域網路100M速度下，可正常運作。
2.地端Wifi的方案會不會造成資安的問題
A：將會有兩道關卡：
a.地端方案不會連外網或雲端
b.無線傳感器與Mesh AP將會有加密處理
3.資料的儲存
A：有雲端與地端兩種方式，雲端資料儲存在原廠雲端server，地端是server放置在工廠內，將分析軟體及量測資料儲存在廠內。
4.自動診斷系統
A：可設定特徵頻帶(速度與加速度)值報警。
例如：不平衡、不對心、軸承故障、葉片通過頻率、齒輪通過頻率…等問題的報警及發email通知。
5.資料的可信度，是否需要經常校正或調整？
A：速度值在同一位置量測，振幅偏差度在30%以內，已現場多次測試沒問題；傳感器如沒有撞擊或數據偏差過大，一般不需要特地作校正與調整。
6.雜訊干擾
A：一般有線振動監測案例：某石化工廠反應爐安裝線上監測系統，從1月大修完成後，狀態一直保持良好，5月陸續發現整台設備振動量劇烈增加並超過危險值，廠務人員安排維修人員檢查卻無發現異常，該事件造成不必要的檢修以及對系統的不信任。經由振動頻譜分析師查看，發現速度頻譜60Hz高達108mm/s，判斷是受電器干擾，經過檢查該線路，查明原因是「訊號線有破損」造成。
但無線傳感器將不會有以上雜訊干擾問題，原廠在風力發電機組、化工廠及天然氣運輸船等方面，有許多良好且長效的使用經驗。
